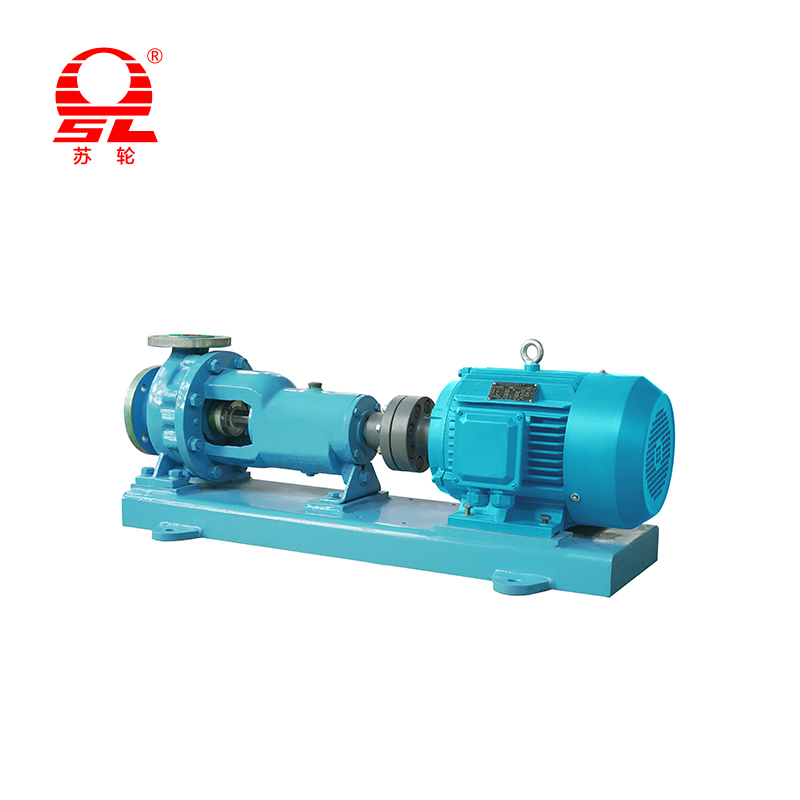

IHシリーズ水平化学遠心ポンプ

ポンプボディの設計機能とIHシリーズの水平化学遠心ポンプのインペラーは何ですか？

IHシリーズの水平化学遠心ポンプの設計概念は、最新の化学ポンプの技術的進歩と応用のニーズを完全に反映しています。ポンプボディは水平方向のシャフト構造を採用します。この設計は、機器の設置とメンテナンスプロセスを最適化するだけでなく、動作中の振動を大幅に減らし、さまざまな作業条件下でポンプの安定性を確保します。ポンプボディ材料は、高強度鋳鉄またはステンレス鋼で作られており、優れた腐食抵抗と耐摩耗性を備えており、過酷な化学環境で連続的かつ効率的に動作できます。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、各ポンプがさまざまな化学媒体による高温、高圧、侵食に耐えることができるように、材料選択の国際基準に厳密に従っており、それにより機器のサービス寿命を効果的に延長します。
流体のダイナミクスに基づいて、のポンプ体構造 IHシリーズ水平化学遠心ポンプ 正確に設計されており、フローチャネルは合理化された設計を採用し、ポンプの流体の乱流損失を大幅に減らし、ポンプの全体的な効率を改善します。内部フローチャネルは、計算流体ダイナミクス（CFD）によって分析され、より滑らかな流体の流れを確保し、エネルギー損失を減らし、ポンプの性能をさらに向上させます。
遠心ポンプのコアコンポーネントとして、インペラーの設計は、ポンプの性能と効率において決定的な役割を果たします。 IHシリーズの化学ケミカル遠心ポンプのインペラは、高度な3Dモデリングテクノロジーを採用しており、さまざまな労働条件の下で最高の流れとヘッドを提供できるように、複数のラウンドの油圧テストと最適化を受けています。インペラーの設計には通常、閉じたものと半開口部の2つの形式が含まれています。これにより、流体の送達効率が効果的に改善され、流れの損失が減少します。さらに、インペラー材料の選択は、腐食抵抗と耐摩耗性も考慮に入れて、インペラーがさまざまな化学媒体を処理する際に常に優れた作業状態を維持することを保証します。
幾何学的設計に関しては、IHシリーズの水平化学遠心ポンプのインペラーは、流体のダイナミクスの原理を完全に使用し、ブレードの数と角度を合理的に構成しているため、インペラに入り、ポンプの頭と流れを大幅に改善します。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、この設計分野で技術革新を引き続き実施し、各世代の製品の継続的なパフォーマンス改善を達成しようと努力しているため、IHシリーズの化学遠心ポンプは市場で広く認識され、賞賛されています。
さらに、ポンプボディとIHシリーズの化学遠心ポンプのインペラとの協力は、アセンブリの精度とシーリングパフォーマンスを確保するために、精密機械加工技術を採用しています。ポンプボディとインペラとの間の協力設計により、操作中の摩擦損失が効果的に減少し、ポンプの全体的な効率が向上します。同時に、機械式シーリングデバイスを適用すると、従来のポンプの動作で発生する可能性のある漏れのリスクがさらに減少し、機器の安全性と信頼性が向上します。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。のこの技術革新における取り組みは、製品のサービス寿命を拡大するだけでなく、環境保護のための現代産業の厳格な要件を満たす環境への潜在的な影響を減らします。

IHシリーズの水平化学遠心ポンプの設置要件は何ですか？

IHシリーズの化学遠心ポンプを設置する前に、基礎の硬さと水平さを確保することが重要です。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、ユーザーがポンプの設置場所の下に具体的な基盤を設定することを推奨しています。基礎の設計高さは、ポンプの特定の設置要件を満たして、ポンプの水の入口が液体レベルよりも高いことを保証する必要があり、それによってキャビテーションの発生を効果的に回避する必要があります。同時に、不均一性によって引き起こされる応力濃度を防ぐために、基礎の平坦性を1/1000以内に制御する必要があり、それによってポンプの動作安定性に影響します。
のインストール場所 IHシリーズ化学遠心ポンプ 換気があり、乾燥した、維持しやすいエリアで選択する必要があります。合理的な設置場所は、ポンプとパイプラインの間のスムーズな接続を確保するだけでなく、その後のメンテナンスと検査に便利なものを提供します。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、吸引高を減らし、ポンプの負担を減らし、したがってポンプの作業効率を改善するために、ポンプの設置高さを可能な限り削減することを推奨しています。
設置プロセス中、ポンプ本体の水平補正は非常に重要です。レベルを使用して、ポンプ本体が水平状態にあることを確認し、レベルを1mm/1000mm以内に制御する必要があることを確認します。この尺度は、動作中の振動を減らし、故障の可能性を減らすのに役立ちます。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。のテクニカルチームは、良好な水平補正がポンプの動作安定性を改善するだけでなく、ポンプのサービス寿命を大幅に拡大できることを強調しました。
ポンプ本体の固定と接続も無視しないでください。動作中の変位を防ぐために、ポンプ本体を高強度ボルトで基礎にしっかりと固定する必要があります。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。さらに、接続の密閉を確保し、水漏れを避けるために、入口と出口のパイプの接続をフランジングする必要があります。
水インレットパイプを設計するときは、パイプのレイアウトを可能な限り簡素化する必要があり、流体の抵抗を減らすために鋭い回転と多すぎるバルブを避ける必要があります。水入口パイプの直径は、流れの安定性を確保するために、ポンプの水入口の直径と一致する必要があります。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、ユーザーが不純物がポンプボディに入るのを防ぎ、インペラーの摩耗や詰まりを避け、それによってポンプの通常の動作を保証するのを防ぐために、水インレットパイプにフィルターを設定することを推奨しています。
IHシリーズの化学遠心ポンプを設置する場合、ポンプボディの空気を時間内に排出できるようにすることが重要です。キャビテーションを避けるために、ポンプの最高点にポンプの空気を放電するために排気バルブを設定することをお勧めします。同時に、ポンプの長期的かつ効率的な動作を確保するために、メンテナンスとクリーニングを簡単にするために、ポンプ排水パイプをポンプボディの最下点に設定する必要があります。
モーターとポンプボディの間の接続も、良好な同軸を確保する必要があります。 Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、精密アライメントツールを使用して、モーターシャフトとポンプシャフトの同軸性が0.05mm以内に制御され、動作中の振動とノイズを減らすことをお勧めします。モーターをしっかりと設置する必要があり、モーターの電力接続は、機器の安全で信頼性の高い動作を確保するために、関連する安全基準を満たす必要があります。
すべてのインストール手順を完了した後、ユーザーは包括的な検査を実施して、すべての接続に水漏れがないことを確認する必要があります。モーターパワー接続が正常であり、ポンプボディのパラメーターが設計要件を満たしています。
