水平ポンプと垂直ポンプ：重要な違​​いを理解します

水平および垂直ポンプ 水処理や農業から製造まで、さまざまな業界で使用される最も一般的なタイプのポンプの2つです。どちらも動いている流体の主な機能に役立ちますが、それらの明確な設計、方向、および運用特性は、アプリケーションとパフォーマンスに大きな違いにつながります。

この記事の目的は、これらの重要な区別を調査し、それらの明確な比較を提供することです 設計、利点、短所、および典型的なユースケース 。これらの違いを理解することにより、読者は特定のニーズに最適なポンプを選択するために適切に装備され、最適な効率、信頼性、および費用対効果を確保します。

水平ポンプとは何ですか？

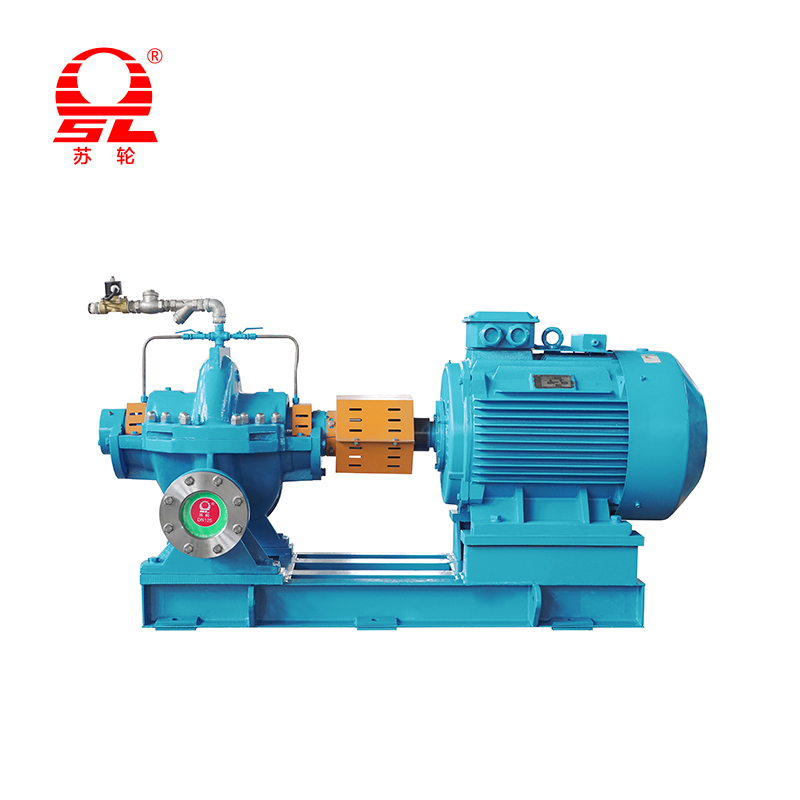

a 水平ポンプ ポンプの一種です ポンプシャフトは水平方向に向けられています 。この設計は、間違いなく最も一般的で認識可能なポンプ構成です。液体はインペラの中心にあるポンプに入り、吸引ラインに対して直角に排出されます。

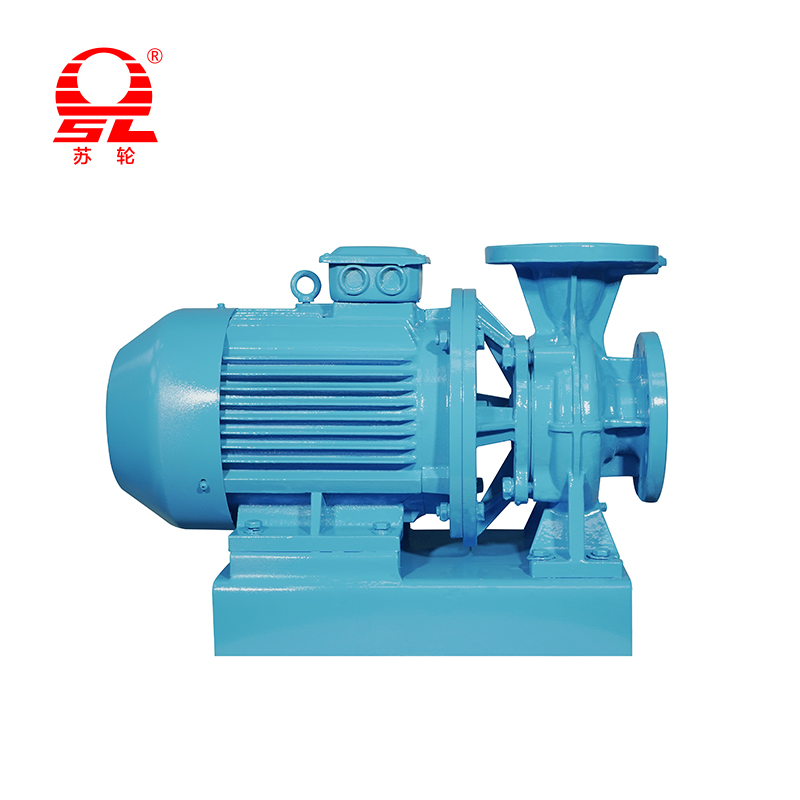

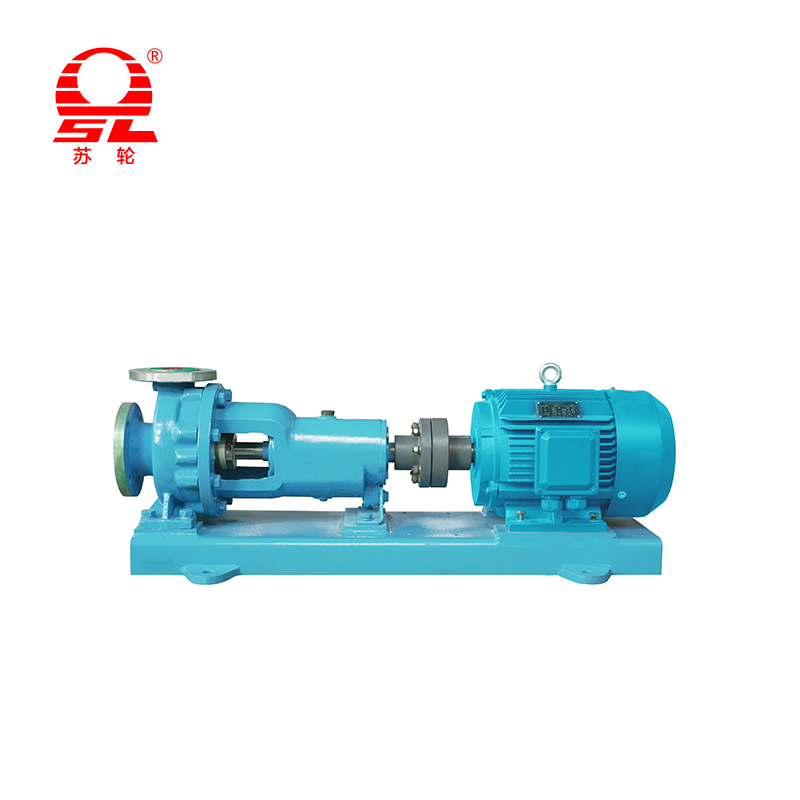

一般的な例は次のとおりです 水平遠心ポンプ 、回転するインペラーを使用して、流体の速度と圧力を上げます。それらは非常に用途が広く、ようなアプリケーションで広く使用されています 給水システム、灌漑、産業液の移動、化学処理 。簡単な設計により、コンポーネントに簡単にアクセスできるようになり、メンテナンスと修理が簡素化されます。

垂直ポンプとは何ですか？

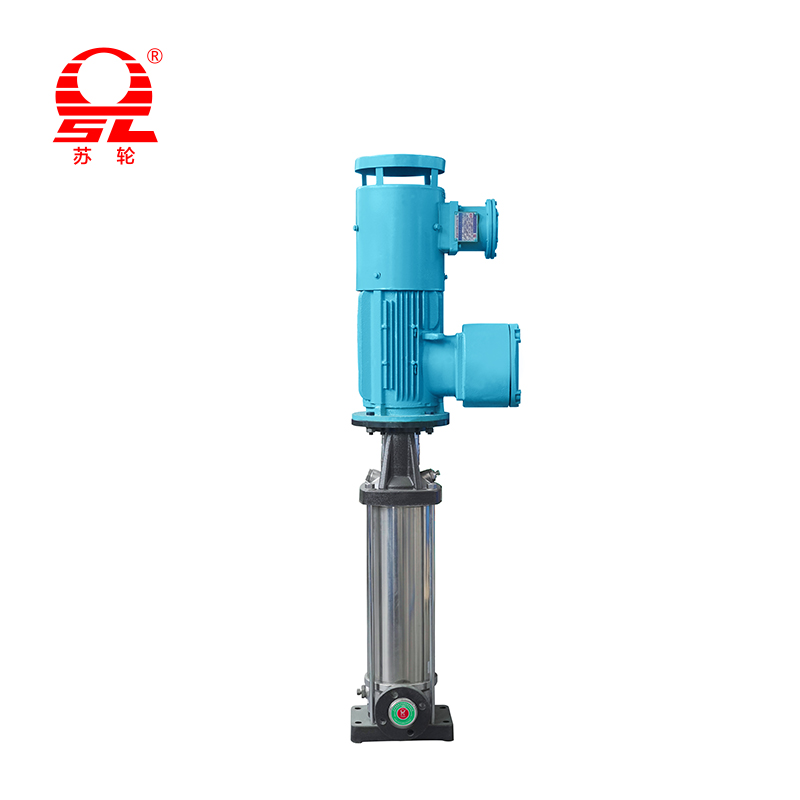

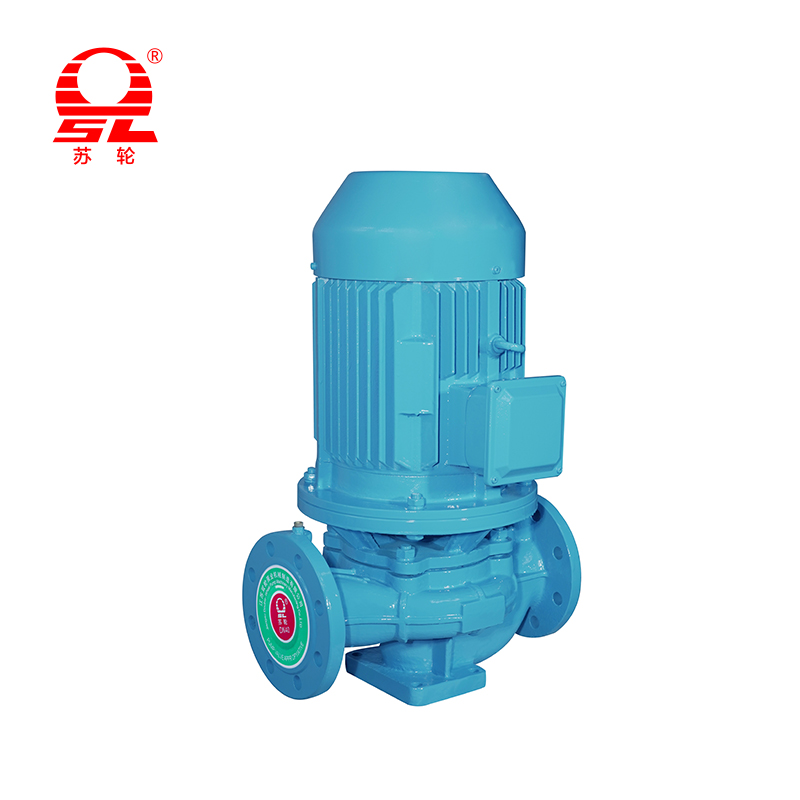

a 垂直ポンプ 場所です ポンプシャフトは垂直に配向されています 。この向きにより、ポンプをより小さなフットプリントに設置できるようになり、狭いスペースに最適です。ポンプは、液体に部分的または完全に水没している場合があります。

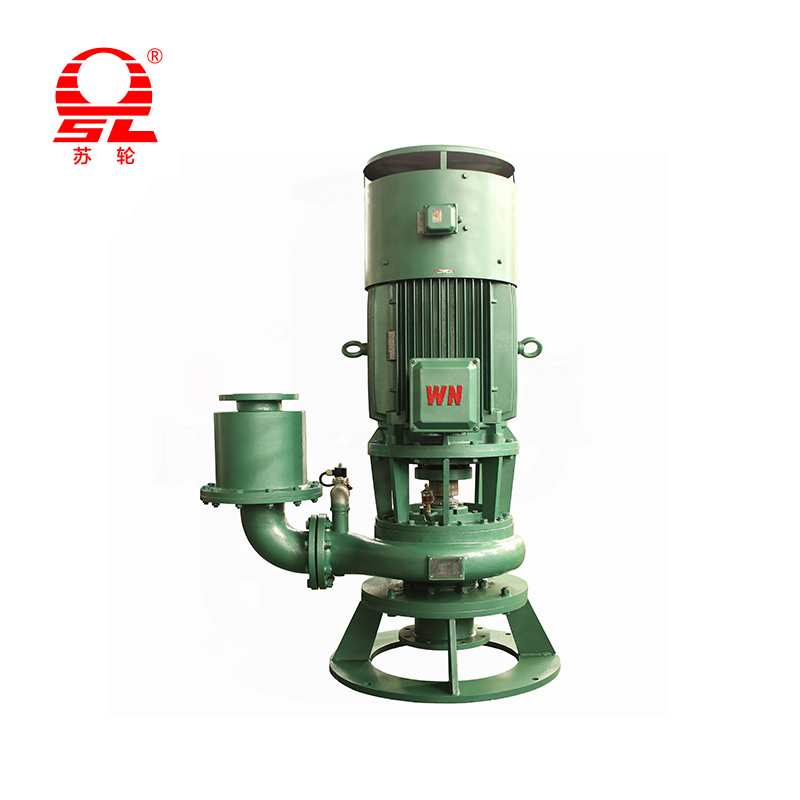

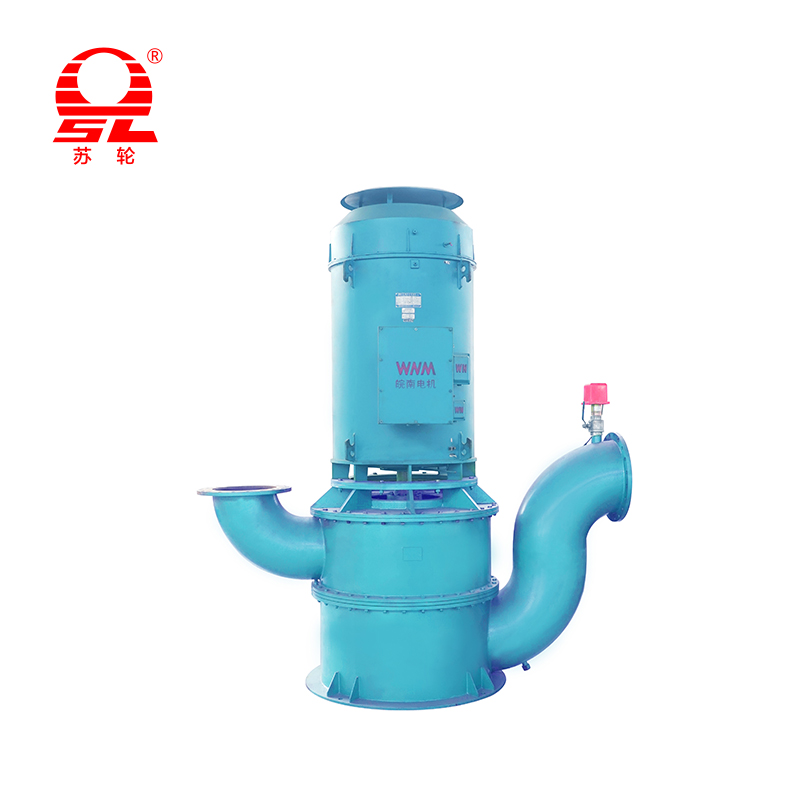

主要な例は次のとおりです 垂直タービンポンプ 、深い井戸やサンプでよく使用されます。別のタイプはです 潜水ポンプ 、液体に完全に浸されています。垂直ポンプは、流体源が地上レベルの下にあるアプリケーションに一般的に使用されます。 深い井戸のポンピング、廃水処理、および防火システム 。彼らの設計は、高温液体または利用可能なスペースが限られていることに関連する問題を解決するのに役立ちます。

水平ポンプと垂直ポンプの重要な違い

設計と構成： 最も明らかな違いは、その方向です。 水平ポンプ 持っている 水平シャフト 通常、ベースプレートにインストールされます。これにより、アクセスが簡単になりますが、より大きな床面積が必要です。対照的に、 垂直ポンプ 持っている 垂直シャフト 、モーターがポンプの上に取り付けられています。この設計により、サンプまたはピットに水没または設置を行うことができ、足跡を大幅に削減できます。

スペース要件： 垂直ポンプ スペースを節約するための明確な勝者です。彼らのモーターはポンプの上に積み重ねられているので、彼らははるかに小さくなっています フットプリント 水平ポンプと比較して。これにより、小さな植物やポンプハウスなど、床面積が制限されている設置に最適です。 水平ポンプ もっと必要です 床面積 ポンプとモーターの両方について、それらは並んでいるので。

NPSH（ネットポジティブ吸引ヘッド）： NPSH キャビテーションを避けるために必要なポンプの吸引ポートの圧力です。 垂直ポンプ 多くの場合、液体に水没するように設計されており、吸引ヘッドと優れた吸引ヘッドを提供します NPSHパフォーマンス 。これにより、液体レベルが低いアプリケーションや、沸点に近い高温液体を処理するアプリケーションに適しています。 水平ポンプ より影響を受けやすいことがあります NPSHの問題 、しばしば適切な吸引圧を確保するために流体源の下に配置する必要があるため、必ずしも実現可能ではありません。

インストールとメンテナンス： インストール のために 水平ポンプ 一般に、よりシンプルで複雑ではありません。レベルを上げて調整しやすいです。それらのコンポーネントはすぐにアクセスでき、作成します メンテナンスと修理 簡単です。のために 垂直ポンプ 、特に深い井戸や潜水可能なタイプの場合、より複雑になる可能性があり、多くの場合、特殊なリフティング機器が必要です。 メンテナンス インペラーやその他の水没したコンポーネントにアクセスすることは困難で時間がかかる可能性があるため、より困難です。

アプリケーション： 水平ポンプ 信じられないほど多用途であり、膨大な範囲のアプリケーションを含む頼りになる選択肢です 給水、灌漑、および産業液の移動 安定した流れが必要な場合。 垂直ポンプ 特定のアプリケーション、特に関与するアプリケーションで優れています 低NPSH条件、深い井戸のポンピング、廃水処理 、および流体源がポンプの位置の下にある他のシナリオ。また、広く使用されています 防火システム 信頼性が高く、外部プライミングシステムを必要としないためです。

効率とコスト： 効率 両方のポンプのタイプは非常に高くなる可能性がありますが、特定の設計とアプリケーションに依存します。しかし、 水平ポンプ 主に設計がより単純なため、一般に、標準の流体移動の効率性の点でわずかなエッジを持っています。 垂直ポンプ より長いシャフトとベアリング摩擦により、場合によっては効率が低い場合があります。に関しては 料金 、 初期購入価格 の 水平ポンプ 多くの場合、低いです。ただし、全体を検討する場合 運用コスト 、垂直ポンプは、高価な吸引側の修正の必要性を回避することにより、特定の低NPSHアプリケーションの長期的にはより経済的になる可能性があります。

パラメーター比較テーブル

利点と短所

水平ポンプ

利点

• 簡単なメンテナンス： 主要なコンポーネントに簡単にアクセスでき、定期的なメンテナンス、検査、修理を簡素化します。これにより、ダウンタイムと人件費が削減されます。

• 高効率： 標準の流体移動アプリケーションの場合、水平方向のポンプは、よりシンプルでより直接的なフローパスのために、しばしばより効率的になります。

• 汎用性： それらは非常に用途が広く、さまざまなサイズと構成で広く利用可能であるため、幅広いアプリケーションに適しています。

• 初期コストの削減： 多くの場合、水平ポンプの最初の購入と設置コストは、同様の容量の垂直ポンプと比較して低くなります。

短所

• フットプリントが大きい： 彼らはより多くの床面積を必要としますが、これは限られたスペースを持つ施設の大きな制約となります。

• NPSHの問題： 彼らは、吸引ヘッドの正味の問題を抑える傾向があり、キャビテーションを防ぐために液体源よりも慎重に設置し、時には低い配置を必要とします。

• 潜在的ではない： 水平ポンプは、液体に水没するように設計されておらず、ディープウェルやサンプなどの特定の用途での使用を制限します。

垂直ポンプ

利点

• フットプリントが小さい： 垂直の積み重ねられたデザインでは、床面積が大幅に少ないため、狭いスペースに設置するのに最適です。

• NPSHパフォーマンスの向上： 液体に水没することにより、彼らは本質的により良いNPSHパフォーマンスを持っています。これはキャビテーションを防ぎ、高温または揮発性の液体を処理するために重要です。

• 特定のアプリケーションに効率的： これらは、液体源がポンプの下にある深い井戸のポンピングやサンプ排水などの用途に非常に効率的です。

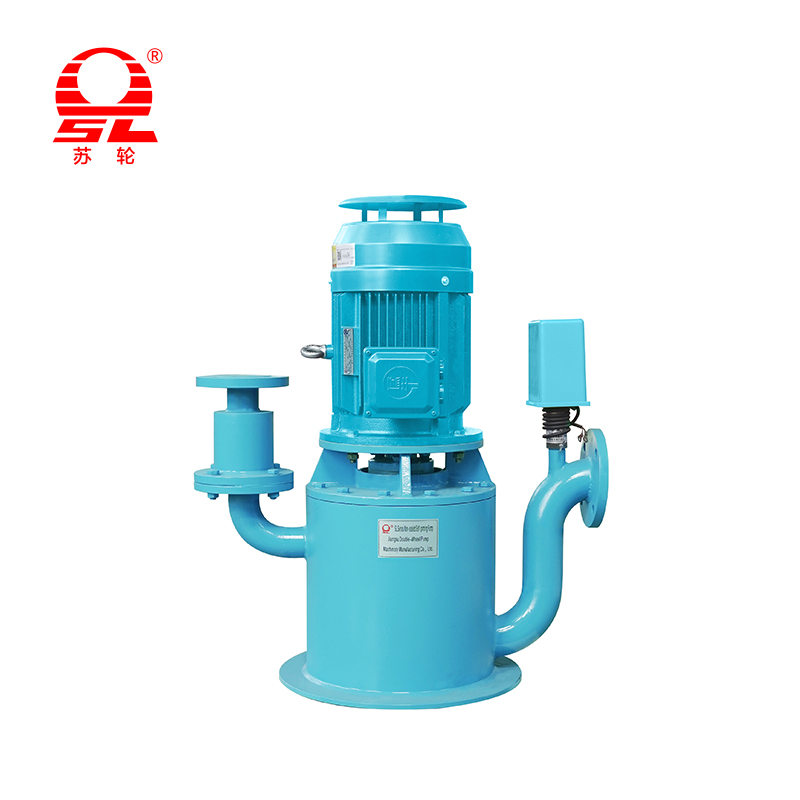

• プライミングは必要ありません： 水没すると、それらは自発的であり、外部プライミングシステムの必要性を排除します。

短所

• 複雑なメンテナンス： 水没したコンポーネントへのアクセスは困難で時間がかかる場合があり、特殊なリフティング機器とメンテナンスコストとダウンタイムの増加が必要です。

• より高い初期コスト： 特殊な設計とインストールの要件により、初期コストが高くなる可能性があります。

• 効率が低下する可能性： 特定のアプリケーションでは非常に効率的ですが、垂直ポンプの効率は、長いシャフトとベアリング摩擦の増加により、標準転送シナリオの水平ポンプよりも低くなる場合があります。

適切なポンプを選択します

考慮すべき要因

• 流量と頭の要件： 必要な体積の液体（流量）と持ち上げる必要がある高さ（頭）を決定します。これらは、あらゆるポンプのサイジングの基本です。

• 利用可能なスペース： ポンプとそのモーターが利用できる物理的な空間を評価します。床面積が制限されている場合、垂直ポンプが唯一の実行可能なオプションになる場合があります。

• 流体特性： 汲み上げられる液体の種類を考えてみましょう（たとえば、きれいな水、廃水、化学物質、高温液体）。これは、材料の選択とポンプの種類に影響を与えます。

• 予算： 初期の購入費用、設置費用、および長期運用および保守費用を評価します。

水平ポンプを選択するタイミング 次の場合は水平ポンプを選択します

• 床面積は制限要因ではありません。

• 流体源は、ポンプの位置以上です。

• メンテナンスと修理の容易さが最優先事項です。

• このアプリケーションには、多用途の標準的な流体移動溶液が必要です。

垂直ポンプを選択するタイミング 垂直ポンプを選択してください。

• 床面積は限られています。

• 流体源はポンプの下にあります（たとえば、深い井戸、サンプ）。

• NPSHは、高温液などの重要な懸念事項です。

• ポンプは、アプリケーションのために水没する必要があります（排水、廃水など）。

両方のタイプのポンプのメンテナンスのヒント

一般的なメンテナンスガイドライン

ポンプの種類に関係なく、一貫したメンテナンスは、寿命と効率のために重要です。 a 予防保守スケジュール 毎日、毎週、および毎月の小切手を含む常に確立する必要があります。重要なタスクには以下が含まれます。

• 目視検査： 漏れ、異常なノイズ、過度の振動を定期的に確認してください。これらは多くの場合、問題の最初の兆候です。

• 潤滑： メーカーの推奨に従って、すべてのベアリングと可動部品が適切に潤滑されていることを確認してください。潤滑過剰は、潤滑性不足と同じくらい損傷を与える可能性があります。

• パフォーマンス監視： などの重要なメトリックのログを保持します 流量、圧力、温度 。これらの測定値の変更は、根本的な問題を示している可能性があります。

• シールとガスケットを確認してください： 摩耗や漏れの兆候をシールとガスケットを検査し、それらを迅速に交換して、液体の損失とシステムの損傷を防ぎます。

• 清潔さ： ポンプとその周辺地域をきれいに保ち、ポンプに入って詰まりや損傷を引き起こす可能性のある汚れや破片の蓄積を防ぎます。

水平ポンプの特定のヒント

水平ポンプの設計により、保守が比較的簡単になります。

• アライメント： ポンプとモーターのアライメントを定期的に確認して修正します。ミスアライメントは、振動、早期の耐摩耗性、およびシールの故障の一般的な原因です。

• 基礎とベースプレート： ポンプのベースプレートと基礎が安全でレベルであることを確認してください。動きやゆるい基礎は、不整合と振動につながる可能性があります。

• NPSH： ポンプの吸引側に細心の注意を払ってください。 a 詰まったストレーナー またはa 部分的に閉じたバルブ 流れを制限し、キャビテーションを引き起こす可能性があり、インペラーに騒音と損傷をもたらします。

垂直ポンプの特定のヒント

垂直ポンプを維持することは、その方向と場所のためにユニークな課題を提示します。

• シャフトの垂直性： シャフトが完全に垂直であることを確認してください。ランアウトまたは不整合があれば、ベアリングに過度の振動と損傷を引き起こす可能性があります。

• ベアリング潤滑： 特にオイル潤滑された垂直ポンプの場合、潤滑システムに細心の注意を払ってください。オイルがベアリングを適切に潤滑するように、モーターは完全に垂直でなければなりません。

• 水没したコンポーネント： 潜水艦または深層ポンプの場合、ポンプを流体源から引き出す必要があるため、メンテナンスはより複雑です。これには、多くの場合、専門の機器と専門知識が必要です。

• 基礎とグラウト： ポンプの基礎とグラウトがしっかりしていることを確認してください。しっかりした基盤は、振動を最小限に抑え、ポンプの構造的損傷を防ぐために重要です。
