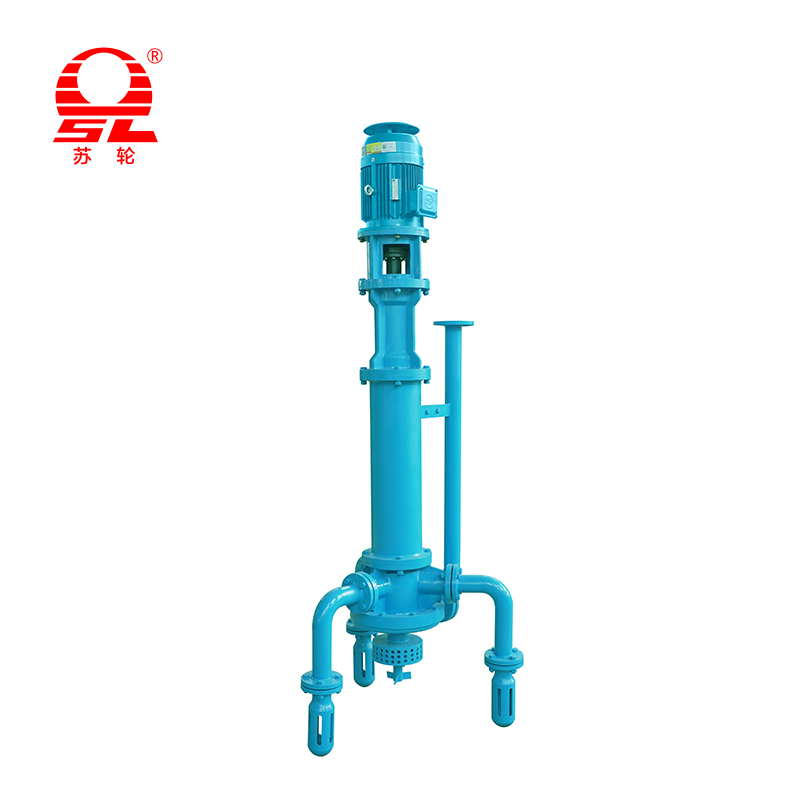

SLPWDLマルチサークル垂直下水ポンプ

SLPWDLマルチソービング垂直下水ポンプの構造的特徴は何ですか？

SLPWDLマルチサークル垂直下水ポンプ 革新的な高性能ポンプ製品です。その構造設計は垂直シリンダー形式を採用し、モーターとポンプの本体が同軸配置されています。この設計により、機器をコンパクトにするだけでなく、床面積を効果的に削減するため、設置と保守が簡単になります。ポンプボディのマルチサークルインレット構造が最適化されており、液体の均一な吸引を確保するために複数の対称または環状分布吸引ポートを使用して、ポンプボディ内の液体の分布安定性を大幅に改善します。このテクノロジーは、過度の局所流速によって引き起こされるキャビテーション、インパクト、渦などの問題を効果的に回避し、従来の下水ポンプと比較してこの一連のポンプの中心的な競争上の利点となっています。
インペラーの設計に関しては、SLPWDLマルチサクチャー垂直下水ポンプは、大型粒子とより大きな直径の長い繊維材料をスムーズに通すことができる大きなチャネルアンチブロッキング設計を採用しています。この設計により、過酷な労働条件下で確実に動作するポンプの能力が大幅に向上します。インペラ材料は、高強度、耐食性、耐摩耗性の鋳鉄または合金鋼で作られており、長期操作中のポンプの構造強度と耐久性を確保するために、耐摩耗性材料の豊富な体験を柔和なダブルホイールポンプ機械製造会社と組み合わせて。さらに、フローガイドコンポーネントは、計算流体ダイナミクス（CFD）シミュレーションを通じて最適化および設計されており、油圧損失を効果的に削減し、ポンプ全体の動作効率を向上させます。
ポンプシャフト構造に関しては、SLPWDLマルチサンチション垂直下水ポンプは、長期的な高負荷動作中にポンプシャフトの同軸性と安定性を確保するために、マルチチャネルベアリングサポートシステムと独立した潤滑システムを備えた高精度の長いシャフト設計を採用しています。深い井戸や大型水収集タンクなどの典型的な使用シナリオのために、Jiangsu Double Wheel Pump Machinery Manufacturing Co.、Ltd。は、大きな頭部および大型流れシステムの機器の実行安定性をさらに改善するためのオプションのガイドベアリング構造を特別に設計しました。
シーリングシステムに関しては、SLPWDLマルチサンチション垂直下水ポンプは、従来の機械シールまたは梱包シールの設計を廃止し、非封印されたセルフプライミングポンプテクノロジーにおけるJiangsuダブルホイールポンプ機械製造Co.、Ltd。の深い蓄積を継承し、補助路線の設計を革新します。この設計により、下水中の固形物と腐食性培地が重要な構造成分に侵入するのを効果的に防止し、マシン全体の信頼性を大幅に改善し、その後のメンテナンスコストを削減します。
ポンプボディとモーター間の接続構造の設計では、SLPWDLは直接接続構造を採用し、従来の結合のアセンブリリンクを排除し、機器構造をさらに簡素化し、透過損失を減らし、全体的な動作効率を向上させます。モーターに関しては、同社は380Vから10kVのフル電圧レベルの構成を提供し、顧客の特定のニーズに応じて爆発防止型や高温タイプなどのさまざまなモーターソリューションをカスタマイズし、製品の適用範囲を大幅に広げます。

SLPWDLマルチサクチャー垂直下水ポンプの吸引ポートの設計機能は何ですか？

現代の下水処理の分野では、伝統的な下水ポンプは、単一の吸引ポートによって引き起こされる不均一な水の入口、重度の液体乱れ、不純物濃度によって引き起こされる詰まりなど、多くの課題に直面しており、ポンプの動作効率と安定性に深刻な影響を与えます。
の吸引ポート SLPWDLマルチサークル垂直下水ポンプ 対称分布または環状分布を備えたマルチチャネルレイアウトを採用して、ポンプキャビティに入る前に下水が均一な迂回状態を形成することを保証します。この設計は、局所流速が高いという問題を効果的に軽減し、濃縮液衝撃によって引き起こされるポンプ構造のキャビテーション、乱流、異常な摩耗を回避し、それによってポンプの全体的な作業効率と動作安定性を改善します。
さらに、SLPWDLのマルチサクション吸引ポート設計は、水インレットフローフィールドを最適化するだけでなく、ポンプの適応性も向上させます。科学的に設計された迂回チャネルを介して、吸引ポートは相互接続されており、システムは、実際の作業条件に従って各吸引ポートの水インレットを自動的に調整して、自己バランスの流れの効果を達成できます。この設計により、ポンプの油圧効率が大幅に向上し、さまざまな労働条件の下で優れたパフォーマンスを維持できるようになります。
下水で一般的に見られる高固体含有量と長い繊維不純物の課題を考慮して、SLPWDLマルチサークル垂直下水ポンプの吸引ポート設計は、大きなチャネルの能力と不純物の迂回効率を完全に考慮します。ポンプの吸引ポートの直径は、フローレベルに応じて柔軟に構成でき、最大水入口直径はφ1200mmである可能性があるため、より大きな固体粒子をスムーズに通過できます。この設計により、産業および都市の下水処理における機器の信頼性が大幅に向上し、複雑な下水処理におけるポンプの高効率が保証されます。
材料の選択に関しては、江蘇二重ホイールポンプ機械製造Co.、Ltd。は、自己発達した耐摩耗性材料と腐食合金を使用し、吸引ポートの内壁で特別な噴霧および表面処理を行います。この処理は、摩耗と腐食を効果的に遅らせ、機器の長期的な安定した動作を保証し、ポンプのサービス寿命とメンテナンス効率をさらに改善します。
構造的な観点から見ると、SLPWDLマルチサークル垂直下水ポンプの吸引ポートは、全体としてモジュラー設計を採用しています。これは、オンサイトの設置、分解、メンテナンスに便利です。マルチサークルレイアウトは、ポンプボディを後で修正してアップグレードするための柔軟なスペースを提供します。顧客は、二重吸引対称タイプ、3つの吸引均等なタイプ、4つのサンチャーリング分散タイプ、その他の構造構成など、実際の作業条件に応じて、さまざまな形式の水インレットの組み合わせを選択できます。
